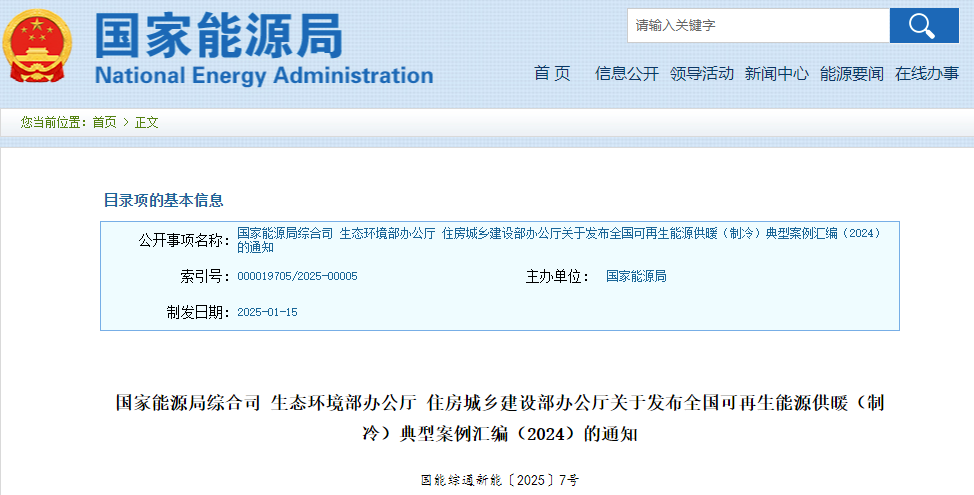

2025年2月12日，國家能源局官網發布了《全國可再生能源供暖（制冷）典型案例匯編（2024）》第二批案例名單，此次共收錄了17個地熱能、地/水源熱泵應用案例。2025年1月15日，國家能源局官網發布了《全國可再生能源供暖（制冷）典型案例匯編（2024）》第1篇——地熱能供暖（制冷）案例，其中共收錄了17個地熱能、地/水源熱泵應用案例，詳細地介紹了項目的基本情況、技術路線及工藝流程、經營模式、效益分析、突出亮點等內容。
《全國可再生能源供暖（制冷）典型案例匯編（2024）（第一批）》
地熱能供暖（制冷）案例名單
北京城市副中心行政辦公區復合式地源熱泵供熱、供冷系統工程建成運行時間：2017年1月實施，2018年10月底建成運營。熱源：地源熱泵（58.0%）+蓄能（15.4%）市政熱力（26.6%）。冷源：地源熱泵（69.4%）+蓄能（14.8%）+調峰冷源（15.8%）。本項目供能服務面積270萬㎡，集中建設兩個區域能源站，室外地埋管共計11082套。本項目地源熱泵供熱裝機比例為60%，根據近幾年實際運行數據整個供暖季節地源熱泵系統供熱量占比為70%～75%。與常規能源方式（冷水機組供冷+市政熱力供暖）相比系統能耗費用節約30%以上。結合目前已建設的北京市淺層地熱能動態監測平臺利用管理平臺，將北京市淺層地熱能開發利用成果及動態監測成果充分展示，形成北京市可再生能源利用的展示平臺、北京市可再生能源科普教育基地。北京城市副中心城市綠心公園配套建筑地源熱泵供熱、供冷系統項目建成運行時間：2020年5月實施，2020年9月底建成運營。本項目采用地源熱泵系統，各單體項目地源熱泵裝機100%。本項目采用再生水源熱泵機組+水蓄能復合系統東升科技園一期項目，設置一處能源站，東升D4能源站負責東升科技園A區、C區、D區及B-6樓棟的供暖制冷，空調服務面積為14.3萬㎡，冷負荷約13MW，熱負荷約10MW。東升科技園二期項目，設置兩處能源站，東升L20能源站負責東升科技園L18、L20地塊的供暖制冷，東升L24能源站負責東升科技園L24、L25地塊的供暖制冷，空調服務面積為55萬㎡，冷負荷約66.4MW，熱負荷約53.1MW，內區冷負荷約14MW。
北京世園會安置房（博園雅居）中深層地熱熱泵供暖項目可再生能源資源條件：地熱井深在1880-2463m之間，單井最大出水量4800m3/d，地熱水出水溫度58℃，地熱水回灌溫度25℃；昌平區中鋁科學技術研究院二期地源熱泵系統建設規模：項目規劃總用地面積115017㎡，總建筑面積224800㎡。建筑為高層民用公共建筑，共7棟辦公樓，主要功能為科研及配套服務工程。本次建設的二期能源站工程供能范圍為2#～7#樓，總建筑面積約為13.48萬㎡。項目總投資：1863萬元（市政府固定資產投資558萬元）建成運行時間：于2021年9月建成投入使用，至今已正常運行4個周期（包含2021－2022年度供暖季、2022年度制冷季、2022－2023年度供暖季及2023年度制冷季）。天津帝達地熱開發股份有限公司地熱井能源供熱項目本項目結合東麗區地熱資源充足的條件，確定了鍋爐及地熱資源相結合的供熱模式。至今陸續建設兩座鍋爐房 (2×29MW+12×2.55MW) 及4對地熱井(DL-2、DL-27/DL-16、DL-23/DL-24、DL-24B/DL-28、DL-28B井)。下屬配套換熱站房16座。供熱主線管網約60km。2023-2024 供暖季供熱總面積約140萬㎡(本部120萬㎡, 一重20萬㎡), 涉及熱用戶居民約3000戶，企業約1000戶。目前地熱井資源供熱面積：約42萬㎡(含報停面積)，燃氣資源供熱面積：98萬㎡(含報停面積)。天津市濱海新區小王莊零碳小鎮供熱能源結構調整項目小王莊鎮地熱供暖項目，位于天津市濱海新區小王莊鎮，服務區域為欣園里、向陽里小區，供熱面積25.05萬㎡，其中欣園里小區15.65萬㎡，有85%為2000年以前的二步節能建筑；向陽里區域9.4萬㎡，均為2000年以前的二步節能建筑。熱用戶含住宅、學校、其它公建等。欣園里、向陽里，原供暖熱源均為燃氣鍋爐房，由小王莊鎮政府建設運營。小王莊鎮將欣園里、向陽里小區的供熱，列為天然氣改地熱供熱的清潔熱源改造降本增效的示范項目。天津公館污水供暖制冷項目坐落于天津市河西區解放南路與紹興道交口，整體建筑面積5.4萬㎡，主要為商業、辦公、住宅。該項目由金大地新能源（天津）集團股份有限公司自主投資建設及運行，項目總投資約800萬元（不含二次管網），于2008年冬季投入使用，至今已經穩定運行了16 年。該項目為居民住宅提供冬季供暖，為商業設施提供冬季供暖與夏季制冷。建設單位：邢臺市任澤區住房和城鄉建設局建成運行時間：2021年11月1日正式供暖，已完成兩個供暖季，第三個供暖季正常運行中。河北省保定市清苑區東方紫園等小區中水源熱泵供暖項目保定市清苑區東方紫園等小區中水源熱泵供暖項目位于河北省保定市清苑區，城鎮居民人均可支配收入約為36841元，該項目利用城市中水作為供暖熱源，通過中水源熱泵系統將經過處理的中水所蘊含的低品位熱能轉換為符合供熱需求的高品位熱能，為東方紫園等小區共70.87萬㎡建筑提供冬季供暖熱源。項目由中石化綠源地熱能開發有限公司投資建設，該項目于2022年度供暖季開始運行，運行效果良好，保障了項目冬季的供暖需求。山西盛世丁陶住宅小區熱源系統，小區總供熱面積為357172.5㎡，目前實際供熱面積為251740.18㎡；總體熱負荷為14610.55kW，現實際熱負荷 10373.49kW。地熱井抽水溫度44℃，回灌溫度19℃，流量120m3/h 。本小區供熱是利用深層地熱作為供熱熱源，經過熱交換，向居民家庭和商業建筑供熱。該地熱能供暖是取用當?shù)貛r溶地下熱水，供暖提取熱能后全部又灌回原地下取水層的地熱供暖。上海世博城市最佳實踐區江水源空調系統運行項目城市最佳實踐區能源中心江水源空調系統位于黃浦江西岸。原用于世博會E 區能源供應。世博會時期總建筑面積14.6萬㎡，總冷負荷3.2萬kW；世博會后預計總建筑面積35萬㎡，總冷負荷4萬kW，總熱負荷1.4萬kW。能源中心選用江水源熱泵系統作為空調系統的冷熱源。共采用1 臺制冷量為9103kW 制熱量為10101kW 的離心式江水源熱泵機組，2 臺制冷量為2096kW 制熱量為2272kW 的螺桿式江水源熱泵機組以及4 臺制冷量為7032kW 的離心式江水源冷水機組。采用3 臺制熱量為4035kW/臺的直燃型溴化鋰吸收式機組作為輔助熱源，滿足冬季供暖需求。南京市江北新區中心區江水源熱泵中央空調區域供能系統項目本項目屬于可再生能源供暖（制冷）典型項目，位于南京江北新區中心區。項目規劃建設6座區域能源站、1座江水取水泵站，站體總建筑面積約為6.6萬㎡，鋪設江水及空調水輸配管網總長約150km，服務范圍覆蓋江北新區中心區約8.75km2，建成后可向江北新區中央商務區及隧道口片區內近1200萬㎡公共建筑及部分高品質住宅提供低碳、高效、舒適的集中供冷供熱服務。截止當前，已建成1座江水取水泵站、2座區域能源站及部分配套管網一期工程，并于2020年5月投入試運行。常熟新城中心區水源熱泵區域供冷供熱項目本項目總投資1.68億元，規劃建設能源站1座+30座換熱站，供能管網25km，規劃服務面積105萬㎡，其中住宅面積約40萬㎡，服務居民1萬多戶，企業單位200多家，特許經營權20年。一期工程已于2018年11月投入使用。陽光美第項目地塊位于揚州市新城西部分區內，建筑面積約為20萬㎡。陽光美第小區中央空調系統采用地源熱泵技術，為住宅提供夏季冷源和冬季熱源。整個系統設計先進，節能高效，制熱時能效在4.2以上，制冷時能效在5.0以上，并且采用“分戶計量”、遠程中央智能化控制等技術，實現“系統節能最大化、運行費用最小化”，房間室溫可分室獨立控制。同時為降低小區運行噪音，小區未采用常規的冷卻塔系統調峰控制土壤熱平衡，因地制宜的選用河水源熱泵技術，即一期及二期機房另各設一臺河水源制冷機組，可在夏季調峰時由河水源熱泵來輔助制冷的復合式制冷系統，同時還起到土壤熱平衡的作用。泰興市中醫院（北院）與泰興市婦幼保健院新建項目項目地源熱泵中央空調系統充分利用淺層地熱能來解決建筑夏季制冷、冬季取暖需求。該項目地源熱泵系統應用面積為12.16萬㎡，應用范圍包括中醫院門診醫技樓、病房樓、配套綜合樓和婦幼保健院四大區域。設計選用螺桿式地源熱泵機組共5臺，5臺主機全部采用滿液式機組，冷煤采用R134a冷煤，均須達到一級能效要求。徐州榮盛花語城污水源熱泵供暖、制冷能源站項目位于徐州市泉山區三環南路與長安路交叉路口東側，項目集住宅、商業綜合體、沿街商鋪為一體的商業綜合體，總建筑面積約為1080195.8㎡；本項目供暖面積83.8萬㎡，其中12.6萬㎡商業部分采用中央空調方式供暖、供冷，剩余約71.2萬㎡住宅部分采用地暖形式供暖。本項目共建設3個能源綜合能源站，位于項目地下室，包括熱泵機房、污水換熱泵房、電控室、值班室、辦公室及配電室，機房總供熱量為36400kW，供冷量20034kW。
《全國可再生能源供暖（制冷）典型案例匯編（2024）（第二批）》
地熱能供暖（制冷）案例名單
山東省商河縣地熱能高附加值花卉種植供熱項目屬于地熱能供熱農業利用類別。2021 年9月30日一期工程建成投產，為山東鑫和農業科技發展有限公司 30萬㎡溫室大棚供暖，計劃于2024 年啟動二期工程 20萬㎡、2026 年啟動三期工程 50萬㎡，全部建成后將形成100萬㎡溫室大棚供暖。項目采用深層地熱能作為供暖熱源，通過“板式換熱器間接換熱+熱泵機組調峰”的熱源組合方式，為花卉大棚建筑提供冬季供暖服務。每1口開采井配備1口回灌井，實施同層回灌，達到“取熱不耗水”的可持續開發目的。濟寧文化中心是集大型公益類場館和公寓、酒店為一體的文化產業集群，總建筑面積約30萬㎡，建設了基于淺層地熱能利用的綠色低碳能源站，項目投資約7300 萬元。濟寧文化中心可再生能源綠色低碳能源站供冷面積 22.48 萬㎡，供暖面積 26.73萬㎡，設計空調總冷負荷 19800kW，設計空調總熱負荷 16200kW，自 2019年建成投入運行至今，系統運行穩定、安全、高效。該項目通過利用埋深 1800～2100m 東營組熱儲層地熱水資源作為熱源，在牛莊鎮聚華小區域附近布置生產井 5 眼（備用 1 眼）及回灌井 5 眼（備用 1 眼）作為熱源，替代現有燃煤鍋爐（28MW）熱源，項目總投資金額為6100萬元。東營市牛莊“清潔供暖無煙小鎮”項目于2019 年 6 月開始施工，于 2019 年 10 月 30 日達到供暖條件，并于當年 11 月 7 日投入供暖運營。項目運行面積約26萬㎡，其中公建部分12萬㎡，居民部分14萬㎡。同時為附近農業大棚提供供暖，包括已建成的 10 萬㎡花卉大棚，以及興建過程中 20萬㎡農業蔬菜大棚。項目區域覆蓋總面積 11.8km2，利用污水廠處理后的再生水作為冷卻水源，建設間接式再生水源熱泵系統，為規劃范圍內公共和民用建筑供暖供冷，填補了當?shù)丶泄┡?、供冷空白。項目一期工程?2019 年 5 月開工建設，于 2021 年 11 月建成投產，累計完成投資 1.3 億元，建成換熱站、能源站各一座及熱力管網 5.5km，采購安裝板式換熱器、熱泵機組、燃氣鍋爐、循環水泵及其配套設備 128 臺（套），形成供熱能力40.5MW、供冷能力18MW，下設二級站10 個，項目覆蓋用戶 105 萬㎡。本項目現狀供暖面積 70.89 萬㎡（其中住宅 37.87 萬㎡，學校 33.02 萬㎡），規劃新增學校供暖面積 35 萬㎡，計算項目熱負荷為 38.57MW、冷負荷 17.83MW。建設地熱能分布式熱源站 30 座，包含熱源井、供熱一級管網、供熱站房設備的建設和維護，運營管理年限為 30 年。項目計劃總投資 6.5 億元，規劃地熱供暖建筑面積 600 萬㎡?，F(xiàn)已建設完成熱源站 10 座，覆蓋供熱面積 183 萬㎡，其中，已投運熱源站 5 座，供熱面積 103 萬㎡。本項目建設期限為2019 年 6 月至 2025 年 11 月?，F(xiàn)已建設完成熱源站 10 座，覆蓋供熱面積 183 萬㎡，其中，已投運熱源站五座，供熱面積 103 萬㎡。范縣東區、西區地熱供暖項目屬于可再生能源供暖項目，總投資約 17600 萬元，項目自 2021 年 1 月 1 日開始建設，2021年11月15日投入運營，已穩定運行三個供暖季。項目為范縣東西趙安置區、凱旋城、櫻海名筑、海韻四期等 25 個小區供熱，總計建筑面積達 160 萬㎡，供暖需求負荷總量約 35MW，主要為居民建筑物供暖，居民供暖形式為地板輻射供暖。本項目采用深層地熱水作為供暖熱源，取水段為奧陶系馬家溝組，根據已有探井抽水試驗數據，地熱井井口出水溫度59℃，出水量110m3/h。地熱站設計供暖能力為 34.5MW，設計小區供暖供回水溫度為 45℃/35℃。鄭東新區科學谷數字小鎮（一期）綜合能源投資及供冷供熱項目該項目是目前全國最大的采用中深層地熱地埋管+淺層地熱地埋管綜合清潔能源利用的項目，總供能面積85萬㎡。項目總投資3.11億元。項目于2020 年11月開工建設，2022年供冷季首次投入運行。鄭東新區科學谷數字小鎮（一期）綜合能源投資及供冷供熱項目供熱面積 85萬㎡，供冷面積 45萬㎡；該項目共設置 4 座能源站，其中 1#、2#、3-1#能源站分別承擔東島、中島、西島的冷熱負荷，3#～2#能源站承擔西島酒店冷熱負荷。本項目熱源采用中深層地熱地埋管+淺層地熱地埋管+調峰電鍋爐輔熱方式；冷源采用淺層地熱地埋管+冷卻塔方式。中深層地熱地埋管換熱孔布置在云溪北路北側，采用同軸套管換熱器，孔深 2500米；共設中深層地熱地埋管換熱孔 30 個。淺層地埋管采用 De32 雙 U 型換熱器 ，換熱管深 120m，水平間距 5m×5m；共設淺層地熱地埋管換熱孔 4992 個。重慶市江北城 CBD 區域江水源熱泵集中供冷供熱項目本項目總投資11億元。項目按照“統一規劃、分期實施”原則， 共分三期建設并投入運行，一期工程于2009年4月投入使用，二期工程于已于2014年7月投入使用，三期工程于2017年9月投入使用。整個區域占地面積226.03公頃，總建筑面積為652.60萬㎡，其中地上建筑面積542.60萬㎡，地下建筑面積110.00萬㎡，共分為A、B、C三個區域，其中A 區主要為商業用地，B區為商業、娛樂、旅游等綜合用地，C區為住宅用地。項目夏季供冷方案采用“電制冷＋江水源熱泵+冰蓄冷”的形式，冬季供熱方案采用江水源熱泵的形式。該項目共設置1號與2號能源站，分三期建設，總投資約11 億元，為江北城 A區和B區共計約400萬㎡的公共建筑提供空調冷熱源，目前是國內已建成規模最大的江水源熱泵區域能源系統。重慶 CBD 總部經濟區集中供冷供熱項目本項目總投資約 3.5 億元，采用天然氣分布式能源（內燃機）和可再生能源（江水源熱泵）復合系統，多功能互補集成供能終端一體化，為彈子石 CBD 核心區總部經濟區能源大廈、重慶出版?zhèn)髅絼?chuàng)意中心等 15 幢高層建筑，共計約 80 萬㎡建筑群及附近輻射區域內用戶提供空調冷源、熱源，電力及衛生熱水。2014 年 12 月一期投產，用戶為出版大廈、能投大廈、中訊大廈和武警醫院，供能面積 20 萬㎡。本項目建設總投資2.1億元，于 2016 年9月建成投產運行。地熱井開采 18 口，地熱輸送管網15km。城區設集中供熱機房五座，分片區供暖，總建筑面積 26 萬㎡。供暖熱源采用地熱+水源熱泵梯級能源利用系統，各機房分別配置高溫板換、低溫板換及水源熱泵。供暖熱力管網總長20km；室內供暖末端公共建筑采用立式明裝風機盤管，居住建筑采用地板輻射盤管。中國西部科技創新港科教板塊綜合能源供應項目中國西部科技創新港科教板塊綜合能源供應項目是我國目前規模最大的中深層地熱能無干擾清潔供熱單體項目，總供能面積 159 萬㎡，項目總投資 7.2 億元。項目于 2019年 3 月開工建設，2019 年供暖季首次投入供暖。本項目共建設六座分布式能源站，2500m 深“取熱不取水”的中深層地熱能地埋管91個，能源站和中深層地熱能地埋管均布置于中國西部科技創新港區域內建筑兩側綠地中，與“綠色校區”融為一體。陜西省咸陽市書香河畔地熱供暖項目
陜西省咸陽市書香河畔小區總規劃建筑面積 40 萬㎡，供熱工程分三期建設，目前建成兩期工程，為小區 23.54 萬㎡住宅供暖，一期工程于 2013 年建成，供暖面積 13.37 萬㎡，二期工程于 2023 年建成，供暖面積 10.17 萬㎡。項目共建設地熱生產井 2 口（書香河畔 1 井、書香河畔 2 井）、回灌井 2 口（書香河畔 2-1 井、書香河畔 2-2 井）、換熱站 2 座，回灌站 1 座。項目采用中深層地熱能為基礎熱源，輔以水源熱泵進行地熱能梯級利用。
甘肅省定西市通渭縣姜家灘小學中深層無干擾地熱能供暖項目
本項目建設無干擾地巖熱換熱（井）孔 2 口，地巖熱換熱孔有效深度約1250m；安裝換熱器 2 套，地巖熱機組 1 臺等。項目總供熱面積 14697 ㎡，熱負荷840.19kW。項目總投資金額為 444.10 萬元，其中申請專項資金 95 萬元，其余 349.1 萬元由當?shù)刎斦Ц?。當?shù)啬旯┡跒?5個月，前期建設和后期運行成本約 0.9 元/㎡·月。項目于 2019 年 11 月建設完工并投入使用。
2020 年 7 月省能源局批復共和縣地熱供暖改造示范項目，采用一采一灌方式供暖，供暖面積 4.9813萬㎡。主要新建 2 口熱源回灌井、520 ㎡供熱機房1座，布置熱泵機組、換熱器、循環水泵、定壓補水裝置、回灌系統、配電柜等設備。項目總投資2001萬元（中央預算1600萬元、省級配套資金201萬元、縣級配套200萬元），2021年1 月完成供暖面積5萬㎡，供暖效果良好，2022 年擴大供暖面積至22萬㎡，實現海南州共和縣城北新區 1 號片區地熱供暖全覆蓋。該項目通過取用地下深層熱水資源，經換熱至供暖系統實現供熱。采用深井潛水泵下至井內 300m 深度位置抽取地下熱水，取水溫度 90℃左右，再通過水處理設備送至設備機房進行換熱。西吉縣將臺堡鎮中心小學中深層地巖熱系統供熱項目本項目供熱對象為西吉縣將臺堡鎮中心小學，總建筑面積 13215 ㎡，項目建設總投資 550 萬元，于 2022 年 10 月 15 日建成并投入運行。項目建設一口中深層地巖熱換熱孔，孔深 2500m；建設供熱機房一座，機房面積84 ㎡，機房內主要設備包括中深層地巖熱主機一臺，用戶側循環泵兩臺，定壓補水裝置兩套，軟化水裝置一套及相關配套電氣、儀表、管道等附屬設施設備。本項目設計供熱能力 9MW，供熱面積 20 萬㎡。項目采用銀川市二污水廠污水作為熱源，提取污水池內 11℃的低品質能源，利用熱泵技術，將溫度提升至 45℃，達到地板輻射供暖要求，為興洲花園 C 區及周邊區域供熱。本項目總投資1808.42 萬元，項目于 2020 年 12 月 30 日取得了工程竣工驗收合格證明書，投入運營。該區域規劃總供熱面積50萬㎡，現期供熱面積約 20 萬㎡，遠期預留供熱面積約為 30 萬㎡。本項目自 2010 年開工，2013 年完工并投入運營，總投資1.98 億元。地源熱泵項目共建設5座機房，每座機房1232.2㎡，機房內安裝設備有離心主機15臺（每個機房 3 臺）。鑿井直徑426 ㎜，5個機房共鑿井 125眼，設計為一抽兩回灌方式滿足地下水100%回灌。
